概要

基本情報

モデル番号	SW-PA-06001020-47C
サポートネットワーク	GSM
情報内容	データ音声ショートメッセージ
状態	新しい
モデル	Sw-PA-06001020-47c
Psat電力出力	47dBm
得	47デシベル
ゲイン平坦性	±2dB
パワーゲインの平坦性	±0.5dB
作業温度	-40～60℃
応用	放送、公共安全、軍事通信
名前	RFパワーアンプ
鍵	ソリッドステートアンプ
RF入力	0dBm
輸送パッケージ	標準梱包
仕様	66×30×12mm
商標	OEM
起源	南京、中国

製品説明

南京シャインウェーブテクノロジー株式会社は、RFマイクロ波アンテナ、能動部品および受動部品、サブシステムの研究開発、製造、販売を専門とする企業です。当社の製品分野は、妨害電波対策アンテナ、RFパワーアンプ、T/Rモジュール、VCO/DRO、マイクロ波フィルタ、デュプレクサ、周波数源、関連サブシステムなど、様々なマイクロ波通信デバイスを網羅しており、モバイル通信、レーダーなどの分野で広く使用されています。お客様の特殊なニーズや高度な要件を満たすため、標準製品に加えて、カスタマイズされた製品開発手法も提供しています。お客様に迅速かつ高品質な製品とサービスを常にご提供いたします。

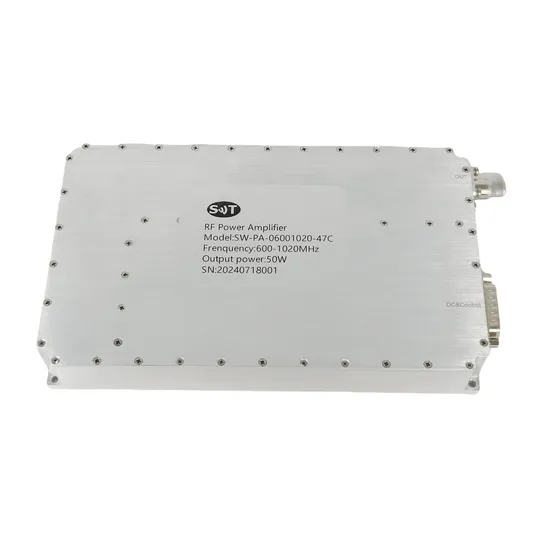

GaN技術を搭載した無線インフラ向け高性能デバイス600-1020MHz 50Wアンプモジュール

製品説明

600～1020MHz 50W RF パワー アンプは、次の主な機能を備えた高性能デバイスです。

1. 広い周波数範囲: 600〜1020MHz をサポートし、放送、公共安全、軍事通信に適しています。
2. 高出力: 50W (47dBm) の出力を実現し、信号伝送とカバレッジを強化します。
3. 高ゲイン: 40dB を超えるゲインを提供し、弱い信号を効果的に増幅します。
4. 高効率: 最適化された設計により消費電力が削減され、連続動作に適しています。
5. 頑丈な設計: 優れた放熱性と堅牢な構造で、過酷な環境に最適です。

用途:

放送、公共安全、軍事通信、無線インフラストラクチャ、信号品質とカバレッジの向上。

仕様
+24VDC +25oC、50Ω システムでの標準的なパフォーマンス。

概要 次元 描画

RF / 電気
パラメータ	分	タイプ。	マックス	ユニット
動作周波数	600		1020	MHz
RF入力		0		dBm
PSat電力出力		47		dBm
得		47		デシベル
パワーゲインの平坦性		2	4	dB1
入力リターンロス	-14	-15		デシベル
動作電圧		220		VAC
DC消費			600	で
切り替え時間		1.0	2.0	私たち

機械
パラメータ	価値	ユニット
寸法（長さ×幅×高さ）	標準の19インチシェルフは高さ3U、奥行きは550mm以下です。	んん
RFコネクタ（入力/出力）	N-KF / N-KF	--
電源制御コネクタ	トグルスイッチ1	--
制御コネクタを有効にする	トグルスイッチ2
冷却	内蔵冷却システム、強制空冷	--
人間とコンピュータの相互作用インターフェース	LCDインチディスプレイ：現在の出力電力、温度モニター、逆電力、選択された電力出力（1または2）を表示	--
重さ	≤20	kg
ACコネクタ	3ピンIECコネクタ

環境 / 保護
パラメータ	分	マックス	ユニット
動作温度（ハウジング温度）	-40	+60	°C
湿度範囲	0～100		%
高度	0～30,000		フィート
衝撃/振動	MIL-STD-810および同等規格		--
最大RF入力	-10～0		d ブルム
PAベースプレート遮断温度	+ 90		°C

入出力パネルコネクタ
アンプコネクタタイプ:			--
トライアドケーブル部品番号:			--
番号	インターフェースタイプ		説明
X1		北朝鮮	RF入力
X2		北朝鮮	RF出力
X3		LCDインチディスプレイ	人間とコンピュータの相互作用インターフェース
X4		3ピンIECコネクタ	AC/220V/50Hz
X5		トグルスイッチ1	電源レベル制御コネクタ
X6		トグルスイッチ2	PA ENABLE制御コネクタ
X7		電源ボタン	電源オン/オフボタン
X8		DB9	予約済み
